余った車のスピーカーを3Dプリンターで復活させた話

子どもが英検の勉強でCDを聴きたいと言い出した。古いコンポを引っ張り出したらスピーカーが壊れていた。ちょうど車で使っていた10cmスピーカーが余っていて、「捨てるのはもったいないな」と思った。それが今回の自作スピーカーのきっかけだった。

やってみた理由

きっかけは3つ重なったこと。

1. 子どもの英検勉強にスピーカーが必要だった — CDを聴きたいのにコンポのスピーカーが壊れていた
2. 車の10cmスピーカーが余っていた — carrozzeria TS-F1010。車載用だけど物自体は良い
3. 3Dプリンターがあった — Bambu Lab A1を持っているので、箱を自分で作れるのでは？と思った

リサイクルショップも見に行ったが、3,000円程度のスピーカーでも状態が悪く、破れや損傷が目立つものばかり。「それなら自分で作った方がいいな」という判断になった。

最初は木材で箱を作ることも考えたが、準備や片付けの手間を考えると進まない。3Dプリンターなら設計→出力→調整の高速ループで試行錯誤ができる。これがAI時代のものづくりの本質だと思う。

やったこと

使った機材

部品	型番・素材
スピーカーユニット	carrozzeria TS-F1010（10cm同軸2ウェイ、4Ω）
アンプ	Victor EX-AK1（CDコンポのアンプ部を流用）
エンクロージャー	PLA（Bambu Lab A1で出力）
フィラメント	eSUN PLA+（コールドホワイト）

設計の考え方

TS-F1010は車載用の同軸スピーカー。中央にツイーター（高音用）が内蔵されていて、定位感が良いのが特徴。ただし車載用なので箱の設計データ（T/Sパラメータ）が公開されておらず、経験則と試作で詰めていく必要があった。

AIチャットで音響設計を相談しながら、以下の方針を決めた。

• 方式：バスレフ型（ポートで低音を補強）
• 目標内容積：約3.0L
• チューニング周波数（fb）：約80Hz（机上で自然に聴こえるバランス）
• デザイン：黄金比（1:1.618）をベースにした縦長プロポーション

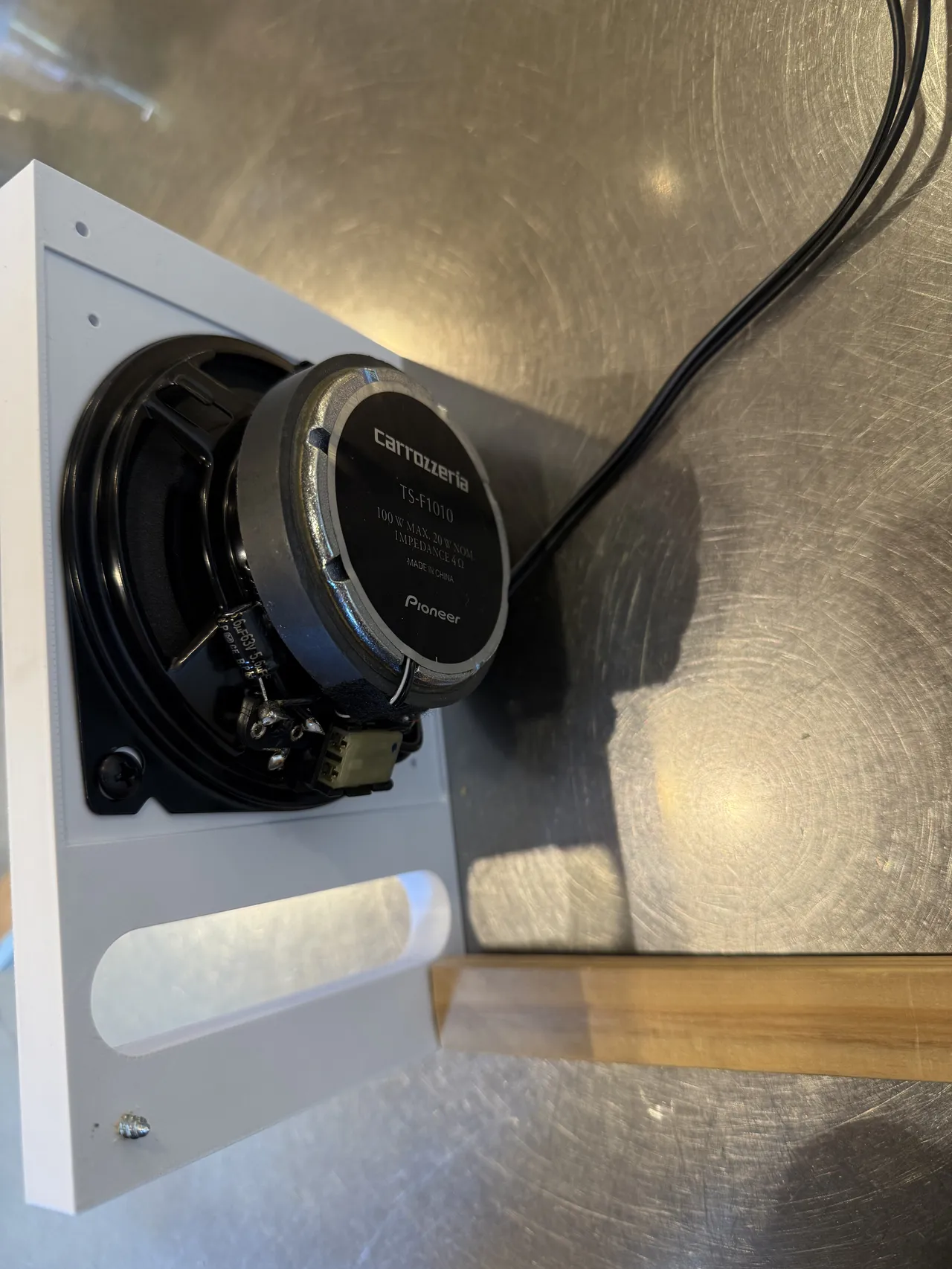

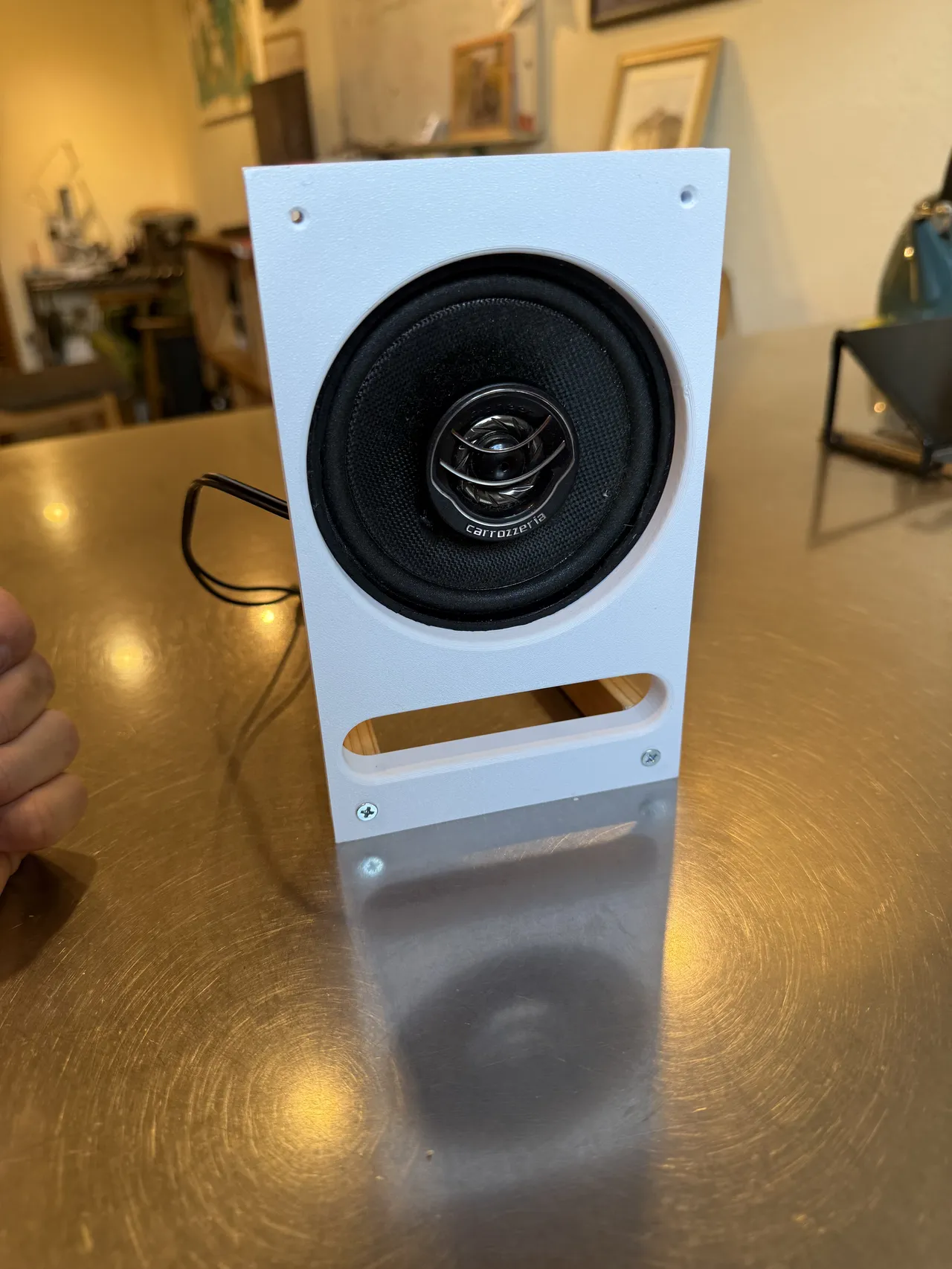

初代：スロットポート版

最初に作ったのは、前面下部にスロット型ポート（横長の開口部）を設けたデザイン。内部でL字に折り返して有効長を稼ぐ構造にした。

スロットポートの設計値：

• 開口サイズ：100mm × 20mm
• 有効長：約220mm（L字折り返し）

鳴らしてみると音は出たが、低音のバランスに改善の余地があった。

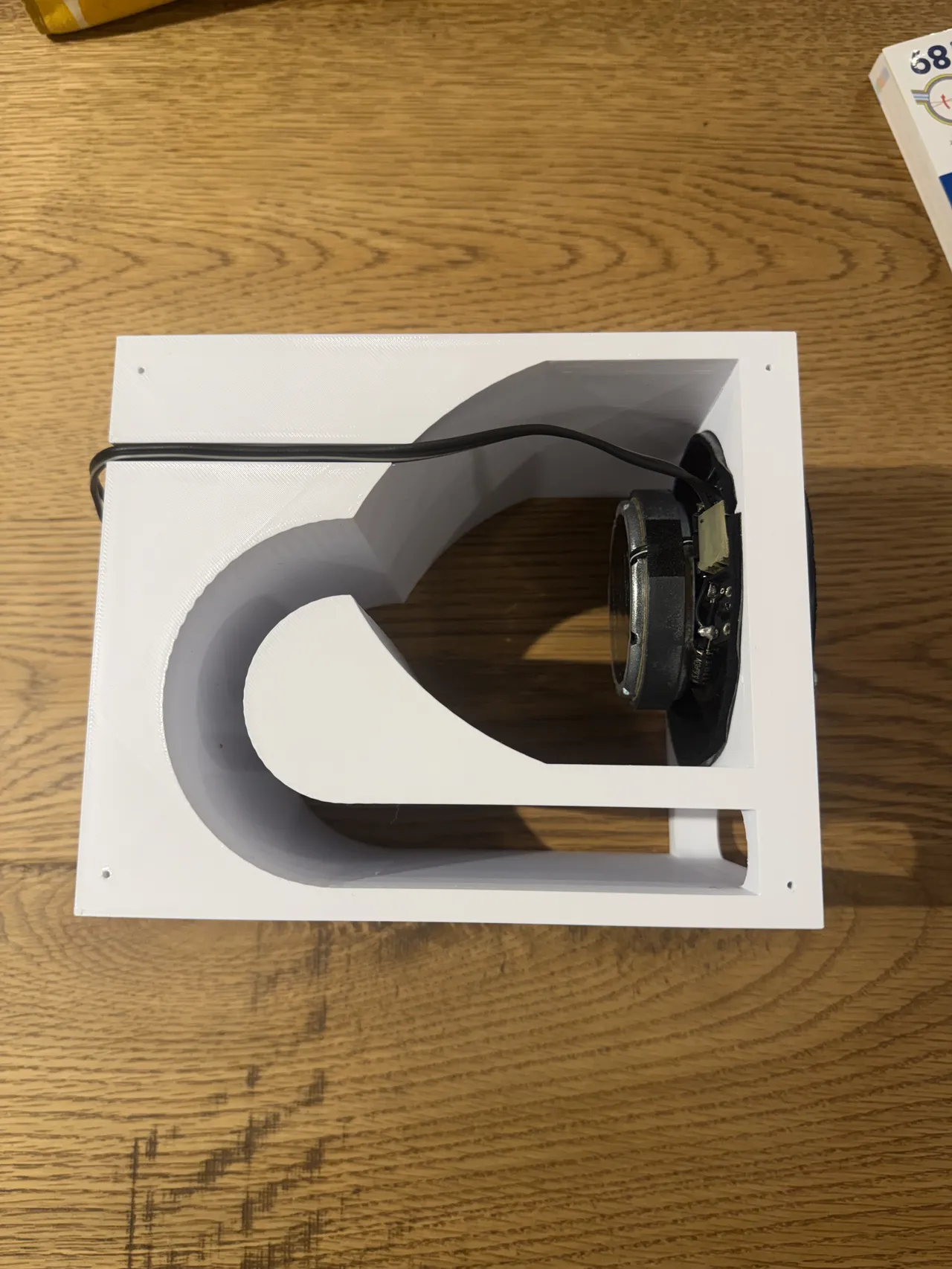

二代目：曲線ダクト版

次に挑戦したのが、内部に大きな曲線ダクトを持つ構造。直角の折り返しではなく滑らかなカーブで空気を導くことで、風切り音を減らし効率を上げる狙い。

3Dプリンターだからこそできる自由な形状。これは木工では難しい。

最終版：円筒ポート版

試行錯誤の結果、シンプルな円筒ポートに落ち着いた。構造をシンプルにすることで気密性の確保がしやすく、音の安定性も増した。

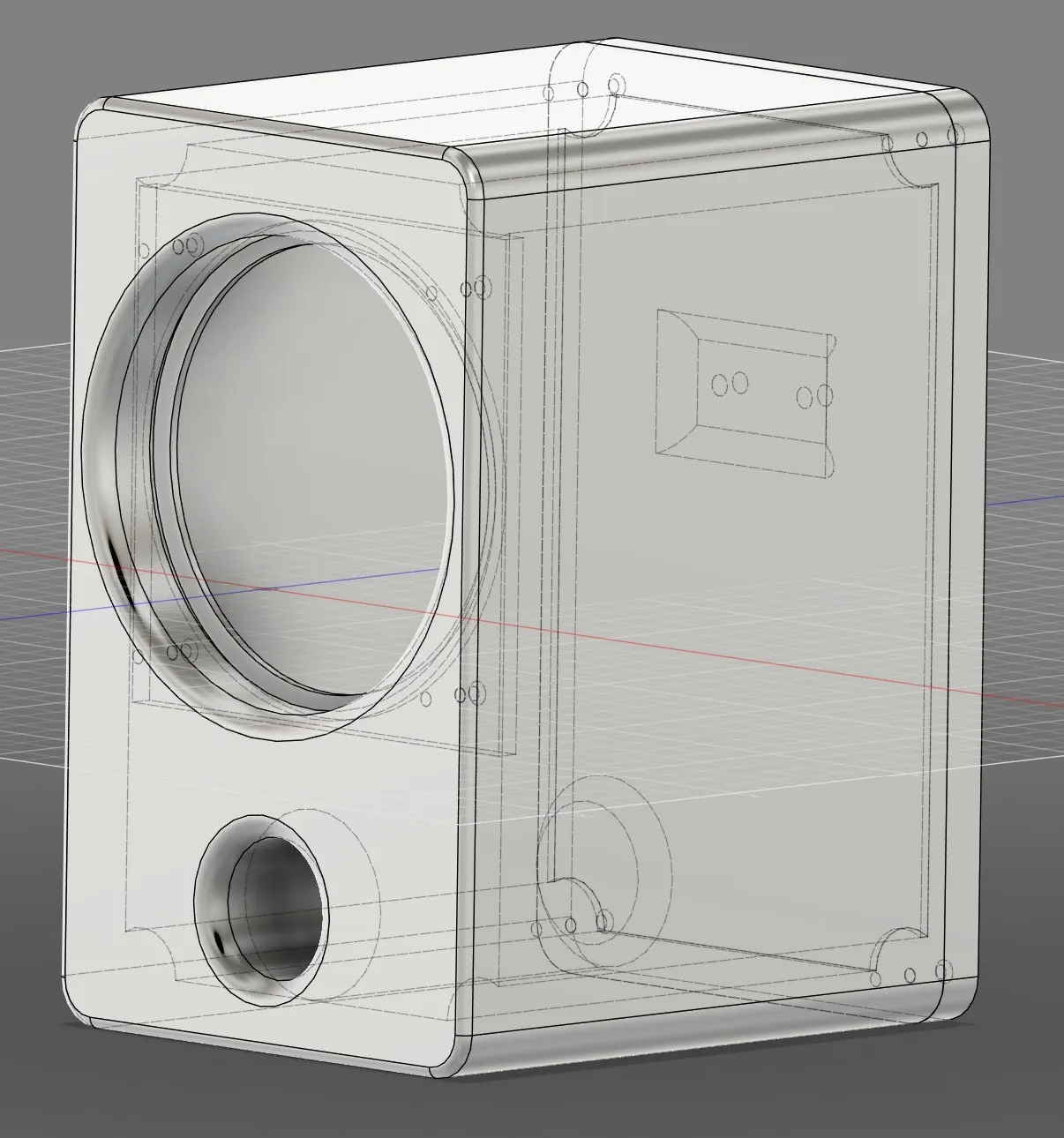

最終設計：

• 外寸：約120mm × 194mm × 150mm（黄金比ベース）
• ポート：φ30mm × 90mm（前面下部）
• 壁厚：3〜4mm + 内部リブ補強
• インフィル：20〜30%（ジロイド）

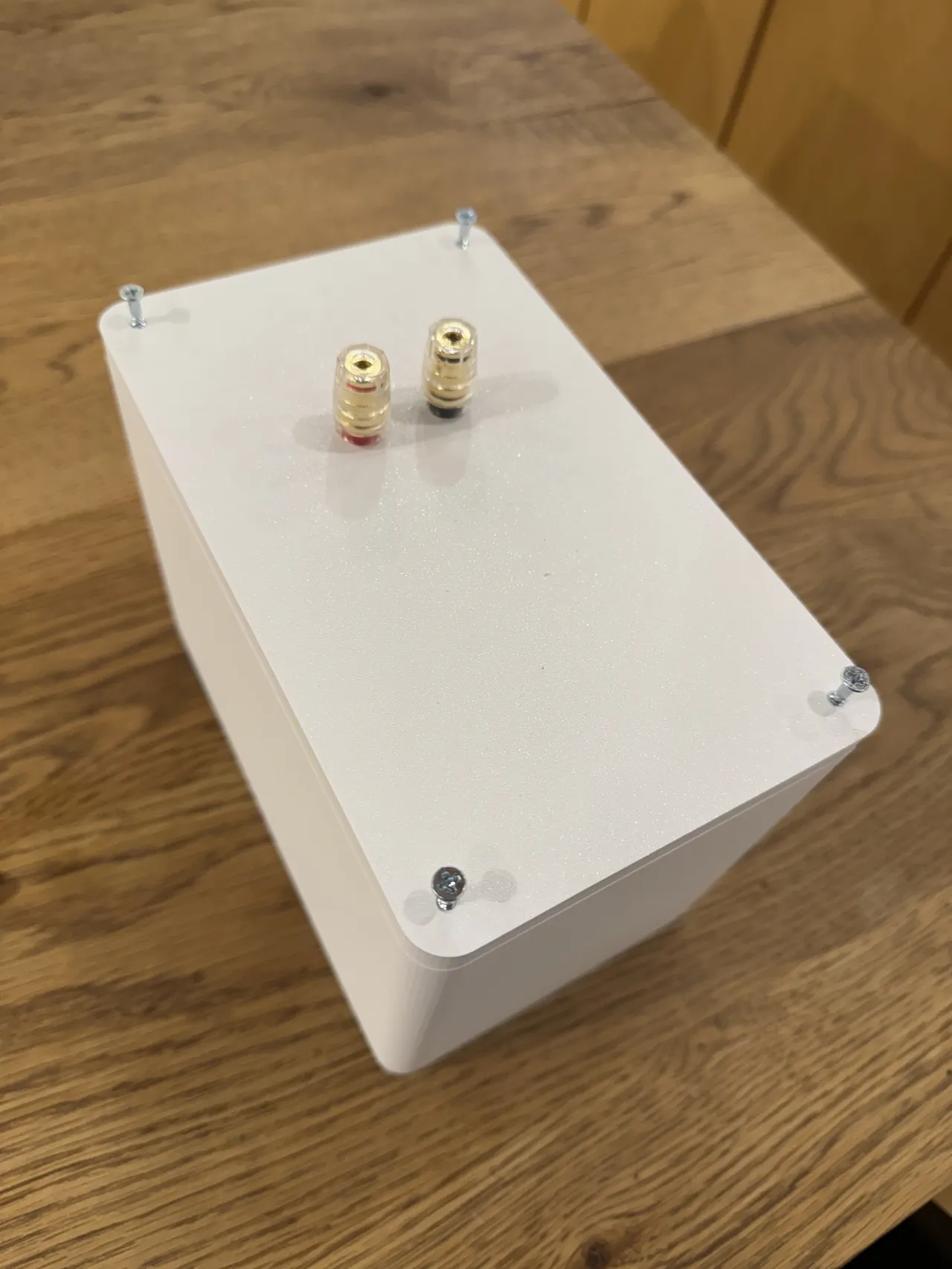

• 背面：バナナ端子対応のスピーカーターミナル装備

STLを使う場合の注意

最終版のSTLは、以下からダウンロードできる。

STLをダウンロードする（speaker-enclosure-ts-f1010-v8.stl）

ダウンロード前に、ブラウザ上で形を確認できるようにしてみた。マウスや指でぐりぐり回せる。

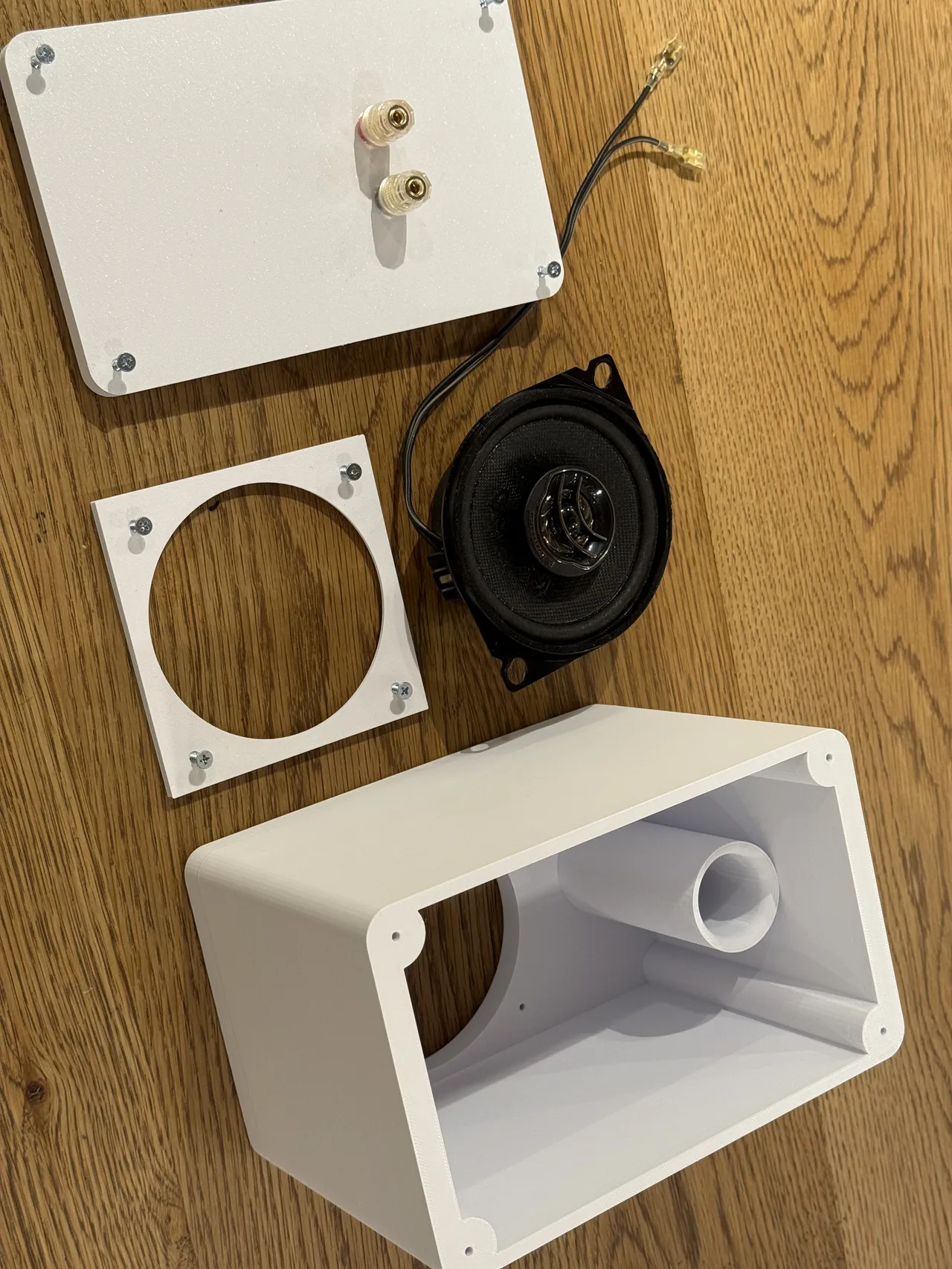

Bambu Lab Studioで開くと最初は一体のオブジェクトとして見える場合がある。印刷前に右クリックメニューから 分割 -> オブジェクトに を選ぶと、3つのモデルに分かれる。

この状態にしてから配置や向きを確認する。素材はこの記事の機材欄にも書いている通りPLAで、作例ではeSUN PLA+のコールドホワイトを使った。形状としてはサポートなしで出力できる前提。

ただし、これは車載スピーカー carrozzeria TS-F1010 に合わせて作った自分用の作例なので、音質、耐久性、安全性を保証するものではない。STLを使う場合は、スピーカーユニットの寸法、ネジ穴、配線、箱の気密を現物で確認してから調整する必要がある。

結果

PCデスクの左右にセットして完成。白いPLAの筐体がモニター周りに自然に馴染んだ。

壊れたコンポ（Victor EX-AK1）のアンプ部分はまだ生きていたので、そのまま流用。子どもの英検CDも、自分の作業BGMも、これ1台でカバーできるようになった。

音の印象は「モニタースピーカー的な自然さ」。低音を無理に盛らず、ボーカルやアコースティック楽器がくっきり前に出る。長時間聴いても疲れにくい。

うまくいった点

• 3Dプリンターの高速試作が活きた — 初代→二代目→最終版と3回設計を変えられた。木工なら1回作って終わりだったと思う
• AIチャットとの設計相談が有効だった — バスレフの理論（有効長・断面積・チューニング周波数）をゼロから学ぶのは大変だが、AIに聞きながら設計値を詰められた
• 黄金比デザインの効果 — 見た目の「しっくりくる感」が段違い。既製品っぽい仕上がりになった
• 余り物の有効活用 — 車のスピーカーもフィラメントの残りも、捨てずに価値に変わった

失敗・課題

• 初代のスロットポートは設計が複雑すぎた — 有効長の確保に苦労し、気密性の確保も難しかった
• PLAの共振 — 音量を上げると箱が微妙に震える。壁厚を増やすか、ABSやPETGへの変更を検討中
• 車載用スピーカーの制約 — T/Sパラメータが非公開なので、箱の設計が手探りになる。ホームオーディオ用ユニットならシミュレーションで最適解を出せる
• 吸音材の量の調整 — 入れすぎるとバスレフ効果が減衰し、足りないと中高音が濁る。ここは耳で追い込む必要がある

再挑戦するなら

• 吸音材の最適化 — フェルトの量と配置を微調整して音質を追い込みたい
• ポート長の微調整 — 現状の90mmから±5〜10mmで低音のバランスを詰める余地がある
• PETG素材での出力 — PLAより耐熱性・耐振動性が高いので、音質改善が期待できる
• 2号機の設計 — 今回の経験を活かして、ホームオーディオ用ユニット（8Ω）での本格版を作ってみたい

---
